Comment fabriquer une table tactile multitouch ?
Installer une table interactive à l’entrée d’un salon d’exposition ou d’un grand hall ou l’utiliser en tant que table basse au milieu du salon de votre séjour peut s’avérer une solution très pratique. Si dans les 2 premiers cas, cet objet permet d’indiquer le chemin à des visiteurs curieux, la dernière possibilité amuse les invités, surtout si elle est équipée de jeux vidéos.
Mais, comment pouvoir créer des solutions tactiles aussi intéressantes ? Est-il possible de louer et financer une borne tactile ? Pour y répondre, découvrez tout ce qu’il faut savoir sur la fabrication d’un écran tactile !
Les différents types de technologies employées pour réaliser des écrans tactiles
Qu’il s’agisse de la fabrication d’une vitrine tactile à l’aide de la technologie Capacitif Projeté, d’un totem tactile, de pupitres tactiles ou de tables basses tactiles, à ce jour, 2 technologies permettent d’atteindre cet objectif, mais surtout de déceler les points de contact sur ces objets :
- Les systèmes électroniques équipés d’écrans résistifs ou capacitifs.
- Les systèmes optiques qui reposent sur le traitement d’images, après détection du contact à l’aide des faisceaux infrarouges ou de laser.
Il est vrai que les systèmes électroniques sont les plus utilisés sur le marché, notamment sur les smartphones et la tablette tactile, mais leur coût de fabrication impose une adaptabilité aux écrans de taille modeste.
Ainsi, pour des surfaces plus conséquentes, il est vivement conseillé d’opter pour des systèmes optiques dont la résolution d’image dépend du système de projection adopté.
La méthode optique FTIR
FTIR, Frustrated Total Internal Reflection, est une méthode optique simple qui est la plus utilisée pour la réalisation d’une interface tactile, étant donné qu’elle nécessite peu de moyens qui sont une plaque de Plexiglas, des LED infrarouges et une webcam infrarouge.
Comment mettre en place la méthode FTIR ?

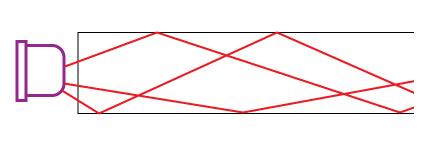

Placés sur la tranche de Plexiglas, les LED IR permettent de diffuser continuellement des faisceaux lumineux infrarouges qui se reflètent sur la surface du Plexiglas à l’instar d’un miroir, comme le montre le schéma suivant :

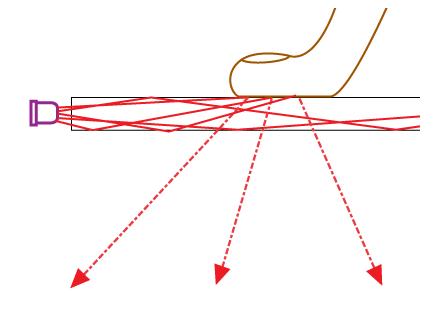

À la moindre pression correspondant à un contact de surface, les ondes lumineuses changent de direction pour se réorienter vers le bas vers la webcam IR comme le montre l’image suivante :

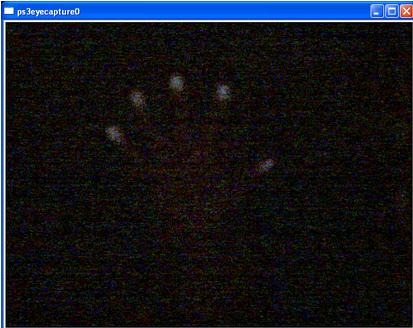

Les images prises par la webcam seront traitées par la suite par un logiciel adéquat pour bien repérer les points d’impact des doigts.
Comment exécuter une fonction sur une table tactile multitouch ?
Après avoir choisi votre système de détection d’impact des doigts, pensez à munir votre table d’un projecteur d’images pour un affichage dynamique sur un filtre occultant placé sur la tranche transparente de Plexiglas.
Le jeu, le programme ou toute autre application numérique sera affiché sur votre écran. Une fois votre choix d’options effectuées, un calcul numérique sera lancé par la suite pour détecter la fonction demandée sur l’écran et l’exécuter, suivant un code prédéfini.
En somme, pour fabriquer une table tactile, vous devez avoir des connaissances en optique, quelques matériels de base peu coûteux et un programme codé sur les fonctions que va devoir réaliser votre invention.
* Source d’images : semageek.com
